煤炭能源管理系統助力高莊煤礦實現節能降耗

      煤炭是我國能源的主要來源，也是我國經濟的重要支柱。當前，煤炭行業正處于全面深化改革、轉型發展的關鍵時期，煤炭轉型發展需要開拓新的空間。能源管理系統在我國煤炭行業已經逐步開始應用，提高生產效率、降低煤炭生產成本將是促進煤炭行業轉型發展、開拓利潤空間的必經之路。

       煤礦企業能源消耗較大，一方面是由煤礦行業耗能設備多，裝機容量大；另一方面是由于傳統粗放的能源管理模式，生產過程中能源損失多。因此，節能減排是煤礦企業實現降本增效的重要途徑。通過加強煤礦的能耗管理、煤礦高耗能設備節能改造、礦井綠色照明技術研究等措施，降低煤礦企業能源消耗，促進煤礦企業綠色生產，實現可持續發展。

      棗莊礦業集團高莊煤礦隸屬于棗莊礦業（集團）有限責任公司，位于微山湖東畔傅村鎮境內，井田面積32平方公里，地質儲量2.8億噸，可采儲量1.3億噸，于1992年開工興建，1998年移交生產管理，設計年生產能力90萬噸。2002年實施技術改造，年生產能力提高到180萬噸。2005，生產原煤322.7萬噸，實現利稅3.75億元。曾獲全國煤炭行業高產高效礦井、“雙十佳煤礦”榮譽稱號。

煤炭能源管理系統方案

       在高莊煤礦電力監控系統及機電綜合自動化系統的基礎上，安裝應用智慧能源管理系統，實現集中監測、電量計量、數據采集、數據查詢、運行監視、能耗統計、在線電能質量諧波分析等功能，并在機電綜合自動化集控中心進行集中監測。同時提供安卓&IOS雙系統手機APP，手機APP具備信息推送、數據分析功能。

項目建設主要體現為以下六個方面：

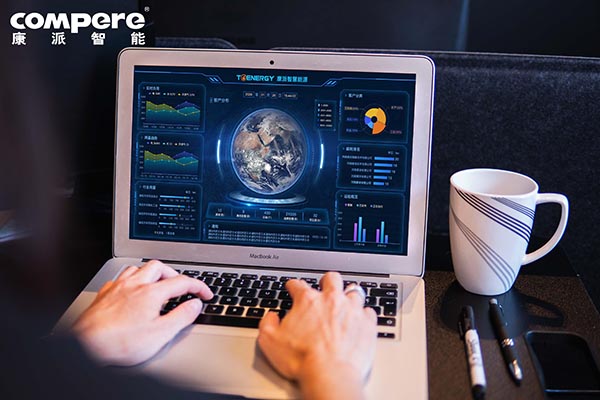

（1）能源管理應用大屏

通過建設高莊煤礦智慧能源管理大屏，綜合展示壓風系統、通風系統、提升系統、排水系統、皮帶系統的用電指標以及主要用能設備能耗排名情況等信息，一張圖直觀全面的透視企業能源結構、分析企業用能習慣、為企業日常管理、生產運營、決策分析提供強有力支撐。

（2）能源運行監視

從系統中監視電網運行情況，顯示有功功率、無功功率、視在功率、電壓、電流、功率因數、頻率等電網參數，具備具備峰谷電能計量、能耗統計分析、在線電能質量分析、數據采集、運行監視等功能。

（3）能源統計

對主提、主運、主排水、主通風、壓風自動化系統進行通訊，采集相關數據變量、參考用電情況，做到大型設備運行工況及能耗進行智能分析，幫助企業查找能耗薄弱環節。

（4）能耗分析

通過采集主提、主運、主排水、主通風、壓風的靜態數據和動態數據，逐一對能耗單元運行分析、統計分析、經濟分析、相關性分析、告警分析及多個能耗單元對比分析。（能耗分析參考標準如下：GB/T16665-1996《空氣壓縮機組及供氣系統節能監測方法》、MT/T1002-2006《煤礦在用主排水系統節能監測方法和判定規則》、MT/T1001-2006《煤礦在用提升機節能監測方法和判定規則》、MT/T 1070-2007《煤礦在用主提升帶式輸送機節能監測方法和判定規則》、MT/T1071-2006《煤礦在用通風機裝置節能監測方法和判定規則》。）

（5）能源費用核算

具備能源費用核算功能，電價分時計費，容改需電價計算，功率因數對比，給出不同電價時段用電建議，給出按容或按需計費的建議，給出無功補償的建議及補償容量。提高用能核算能力,負荷預測,電能質量優化,功率因數調整,負荷平衡，遠程抄表,遠程控制,異常報警，提供用能戰略決策分析，降低用能成本,輔助企業制定“削峰填谷”策略。

（6）變配電室環境監測

在地面35/6kV變電所高低壓配電室、地下室電纜夾層安設環境溫濕度傳感器、煙霧傳感器、自動滅火器，將監測數據集成到本系統中，當發生煙霧超限時，能及時發出報警。當發生火災時，能自動滅火。

項目收益

（1）降低用能成本

通過能源管理系統容需分析、負荷特性分析、分時分析、力調分析、變損分析等多重分析功能發現電價節約空間以及幫助企業參與售電自由交易，減少每年的申報電力用量偏差，降低電費單價成本及總體電費成本。整體可節約用能成本約3-10%。

（2）延長設備壽命

利用系統及時發現設備的異常情況，減少設備故障運行率，為維護和檢修提供判斷依據。通過針對性的維護和管理，延長設備的運行壽命，節約設備迭代成本。整體可延長設備健康使用壽命約20%-40%。

（3）節省運營成本

幫助企業從粗放式能源管理形成逐漸高效的能源管理體系，一方面將能耗管理從無序變為有序，從而全面掌握能源的流向和利用效率；另一方面減少一線人員的工作強度，減少人工抄表成本。整體可節約運營成本約15%-40%。
