山西神州煤業能耗在線監測系統案例

一、項目簡介

        根據國家節能中心新發布的重點用能單位能耗在線監測系統功能規范和接口協議規范，以山西省重點用能單位為監測對象，對全省各重點用能單位的電力、煤、油、氣（汽）等能源進行在線采集、監測及統計分析，并按統一的技術規范實現省級平臺與國家平臺的數據對接，為政府節能主管部門、質監部門、重點用能單位等提供支持服務。做到對行業、區域能源消費趨勢的早發現、早分析、早判斷、早決策，并為節能預測預警、節能監測、節能診斷、指標體系建設及用能單位橫向、縱向對比提供數據支撐。

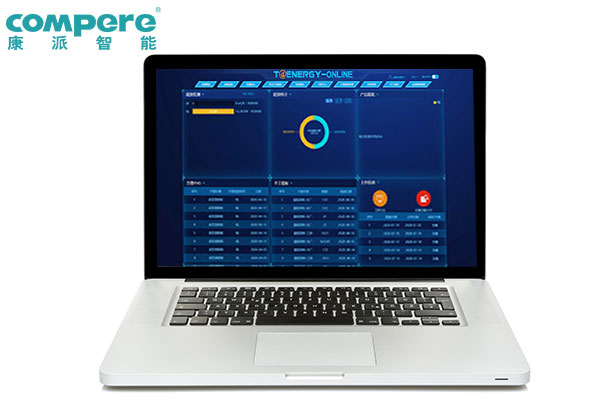

       建立全省完善的能源、能耗監測、統計綜合管理體系，推動能源、節能與信息資源的統一管理與應用。通過平臺、綜合管理體系的建立，形成以大數據中心為基礎，依托于云計算模式，開發能源監測綜合管理系統、節能管理服務門戶、領導決策支持系統等應用系統，建立全省能源監測綜合管理系統，為省各級部門、領導掌握國內外能源信息以及制定能源規劃和產業政策提供決策支持。為管理者挖掘節能減排潛力、實施節能減排項目、完成節能減排約束性指標提供有力的數據支撐。本方案立足于“監、管、控”三大方面，旨在讓能源充分發揮其價值的同時，能夠讓節能減排以及可持續發展戰略得到落實。

二、能源管理現狀

1、用能單位能源品種和流向簡介

山西神州煤業有限責任公司：主要涉及能源種類為：電力；

2、用能單位用能情況

能源系統現狀如下：

3、電力：總計2個監測點位，其中2條進線，位于35kV配電室，利用原來多功能電能表實現電能數據采集上傳。

三、數據接入

依據《重點用能單位能耗在線監測系統技術規范 第6部分 端設備技術規范（試行）》，T@Energy-AIO端設備支持Modbus RTU/TCP、OPC和Web Server協議等主流工業現場通信協議；

數據的采集說明：

電力：

企業總計2個電力監測點，位于35kv配電室，新增一臺為KPM202-4的通訊管理機，表計的數據通過有線屏蔽雙絞線傳輸至通訊管理機中，通訊管理機安裝在原來機柜中。然后通訊管理機使用4G將數據傳輸至端設備。

注：端設備安裝位置需具備外網，用于跟省平臺數據對接，并且企業端需具備專網，端設備所需要的專網固定IP地址由甲方負責。

經濟指標：（產品產量、工業總產值、工業增加值）等數據均通過手工填報的方式上傳數據。

四、端設備情況

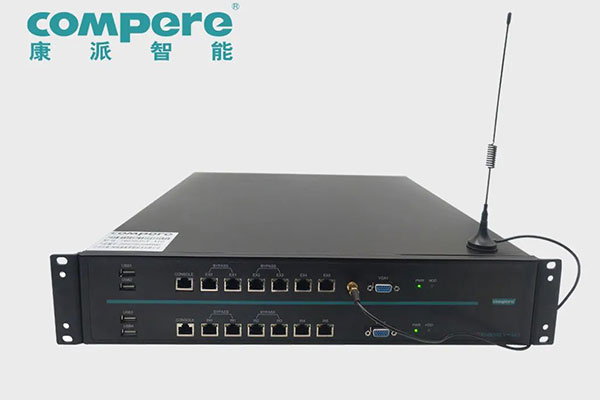

1、端設備

采用的端設備應符合NHJC-04-2018《端設備接口協議規范》，NHJC-08-2018《系統安全規范》以及相關等級保護、安全防護等規范要求，同時應具有ISCCC中國國家信息安全產品認證證書及計算機系統安全專用產品銷售許可證。

2、端設備主要技術特點

1）超高可靠性：采用看門狗技術及軟件防死機技術，保證系統的穩定；采用雙路冗余電源設計，防止電源故障；采用低功耗工業級主板設計，保證主機的穩定運行。

2）超高安全性：采用獨立“2+1”結構，實現內、外網物理隔離及單向導通，保證內網主機數據的絕對安全；支持“CA認證+VPN專線+HTTPS協議”等多種安全認證方式，保證數據傳輸的安全性；通過EMC4級認證，獲得公安部安全產品銷售許可。

3）支持多途徑獲取數據：支持從現場儀表、第三方自動化系統、手工錄入等多種方式獲取數據，支持多種數據采集協議（SQL、OPC、Modbus、DL/T645、CJ/T188等）。

4）模塊化設計，拓展性強：企業可根據實際需要，方便快捷地拓展功能模塊；支持企業后期通過增配監測儀表及相應軟件，升級為能耗管理中心。

5）標準化、規范化設計：嚴格按照《重點用能單位能耗在線監測系統技術規范》（NHJC-X-2018）等國家標準的要求設計，確保項目的實施與驗收。

6）運行維護便捷：支持遠程安裝、卸載、升級等功能。

7）可擴展性：每臺通訊管理機與系統預留有多余的接口。
