高莊煤礦能源管理系統案例

一、企業簡介

       棗莊礦業集團高莊煤礦隸屬于棗莊礦業（集團）有限責任公司。位于微山湖東畔傅村鎮境內，井田面積32平方公里，地質儲量2.8億噸，可采儲量1.3億噸，采區主要處于微山湖下，主要煤層為山西組3上、3下，平均厚度4.83米、3.58米，煤種為氣煤、1/3焦煤。于1992年開工興建，1998年移交生產管理，設計年生產能力90萬噸。2002年實施技術改造，年生產能力提高到180萬噸。2005，生產原煤322.7萬噸，實現利稅3.75億元。曾獲全國煤炭行業高產高效礦井、“雙十佳煤礦”榮譽稱號。

二、項目建設情況

      在高莊煤礦電力監控系統及機電綜合自動化系統的基礎上，安裝應用智慧能源管理系統，實現集中監測、電量計量、數據采集、數據查詢、運行監視、能耗統計、在線電能質量諧波分析等功能，并在機電綜合自動化集控中心進行集中監測。同時提供安卓&IOS雙系統手機APP，手機APP具備信息推送、數據分析功能。

項目建設主要體現為以下六個方面：

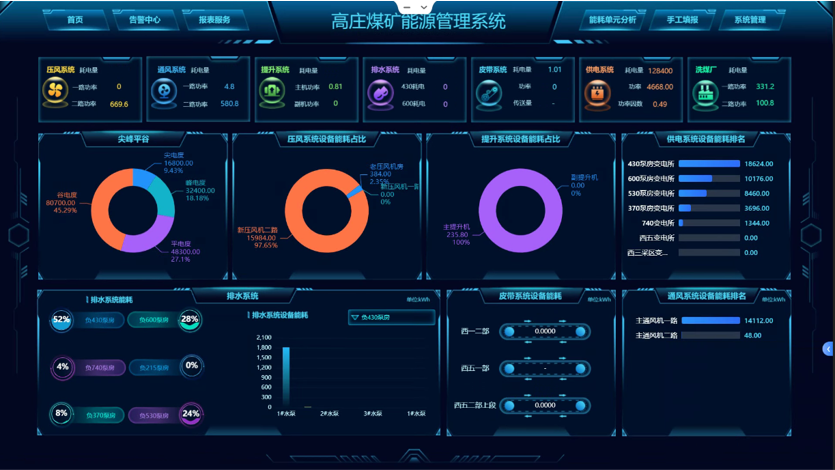

（1）高莊煤礦能源管理應用大屏

通過建設高莊煤礦智慧能源管理大屏，綜合展示壓風系統、通風系統、提升系統、排水系統、皮帶系統的用電指標以及主要用能設備能耗排名情況等信息，一張圖直觀全面的透視企業能源結構、分析企業用能習慣、為企業日常管理、生產運營、決策分析提供強有力支撐。

（2）能源運行監視

從系統中監視電網運行情況，顯示有功功率、無功功率、視在功率、電壓、電流、功率因數、頻率等電網參數，具備具備峰谷電能計量、能耗統計分析、在線電能質量分析、數據采集、運行監視等功能。

（3）能源統計

對主提、主運、主排水、主通風、壓風自動化系統進行通訊，采集相關數據變量、參考用電情況，做到大型設備運行工況及能耗進行智能分析，幫助企業查找能耗薄弱環節。

（4）能耗分析

通過采集主提、主運、主排水、主通風、壓風的靜態數據和動態數據，逐一對能耗單元運行分析、統計分析、經濟分析、相關性分析、告警分析及多個能耗單元對比分析。

能耗分析參考標準如下：GB/T16665-1996《空氣壓縮機組及供氣系統節能監測方法》、MT/T1002-2006《煤礦在用主排水系統節能監測方法和判定規則》、MT/T1001-2006《煤礦在用提升機節能監測方法和判定規則》、MT/T 1070-2007《煤礦在用主提升帶式輸送機節能監測方法和判定規則》、MT/T1071-2006《煤礦在用通風機裝置節能監測方法和判定規則》。

（5）能源費用核算

具備能源費用核算功能，電價分時計費，容改需電價計算，功率因數對比，給出不同電價時段用電建議，給出按容或按需計費的建議，給出無功補償的建議及補償容量。提高用能核算能力,負荷預測,電能質量優化,功率因數調整,負荷平衡，遠程抄表,遠程控制,異常報警，提供用能戰略決策分析，降低用能成本,輔助企業制定“削峰填谷”策略。

（6）變配電室環境監測

在地面35/6kV變電所高低壓配電室、地下室電纜夾層安設環境溫濕度傳感器、煙霧傳感器、自動滅火器，將監測數據集成到本系統中，當發生煙霧超限時，能及時發出報警。當發生火災時，能自動滅火。
