山西省保利鐵新煤業耗在線監測系統案例

政策背景

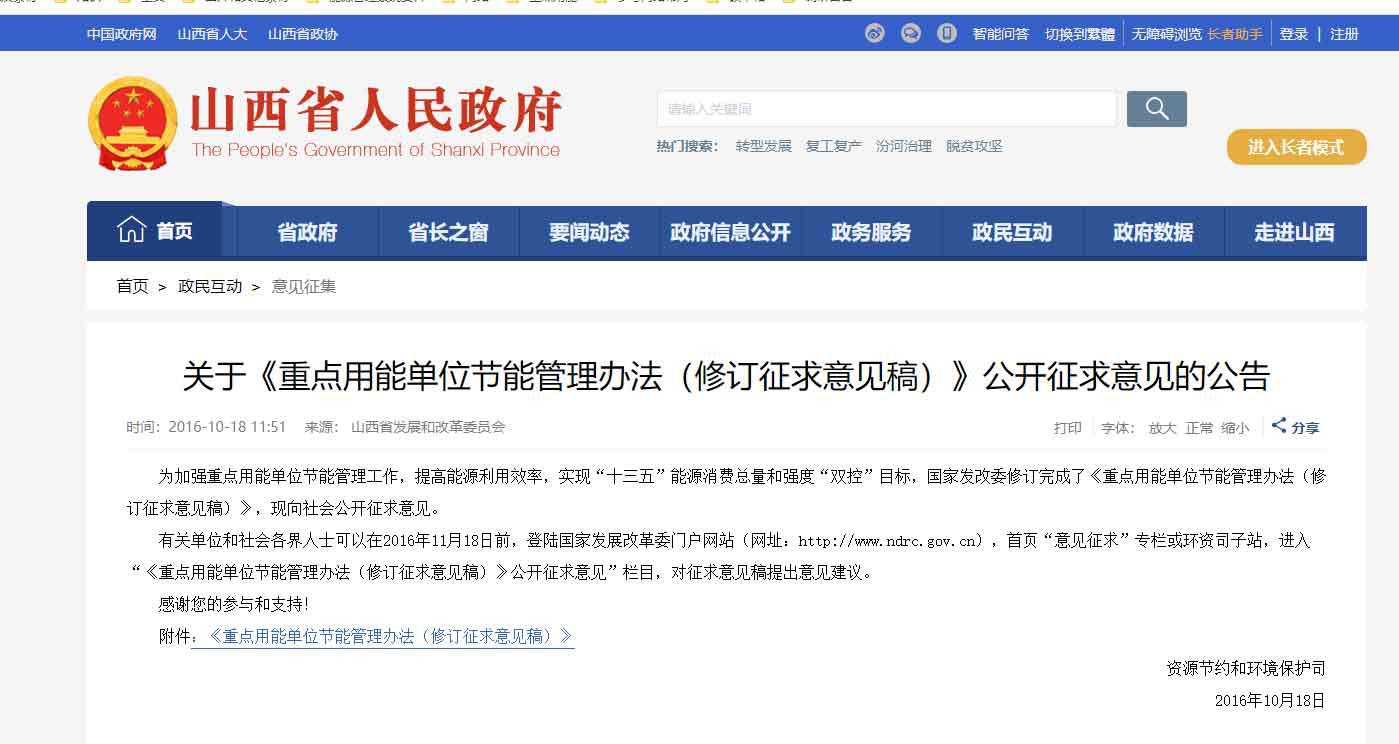

       建設重點用能單位能耗在線監測系統，是黨中央、國務院加快推進生態文明建設部署的一項重要任務，為了貫徹落實黨中央、國務院有關決策部署，進一步提高認識，高度重視相關工作，按照國家發展改革委等部門印發的《重點用能單位能耗在線監測系統推廣建設工作方案》（發改環資〔2017〕1711號）、《重點用能單位節能管理辦法》（2018年第15號令）、《關于加快推進重點用能單位能耗在線監測系統建設的通知》（發改辦環資〔2019〕424號）加快建設山西省重點用能單位能耗在線監測系統，健全能源計量體系，加強能源消費總量和強度“雙控”形勢分析和預測預警，推動完成“雙控”目標任務，確保到“十四五”將山西省重點用能單位能源消耗數據接入重點用能單位能耗在線監測系統。

一、項目檔案

項目名稱：山西省保利鐵新煤業耗在線監測項目案例

所屬行業：煤礦行業

項目采購相關設備：能耗在線監測系統1套、能耗在線監測端設備1臺、輔材1批等

二、項目簡介

1、項目介紹：

保利鐵新煤業有限公司位于山西省，成立于2003年12月22日，公司經營范圍包括：礦產資源開采：煤炭開采；煤炭洗選等。

山西保利鐵新煤業有限公司能源管理現狀如下：

公司主要用能種類為：電力、天燃氣。均為外購能源。

電力：

廠區目前有1個雙回路進線的一級電力點位，現場無舊表可以利舊，因此需新增2塊KPM37-W儀表，用于數據的采集。

天燃氣：

天燃氣的消耗數據，手工填報。

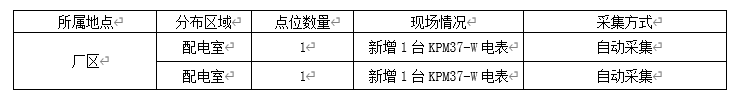

公司的點位數量和現場計量儀表配備情況如下表所示：

三、能耗在線監測系統解決方案

       依據《重點用能單位能耗在線監測系統技術規范 第6部分 端設備技術規范（試行）》，以及T@Energy-AIO端設備支持Modbus RTU/TCP、OPC和Web Server協議等主流工業現場通信協議；對數據的采集與接入進行如下設計。

1、電力：

根據廠區現場情況，廠區共計1個雙回路進線的一級電力點位，采集設備明細如下：

配電室：2臺KPM37-W表采集數據，并加裝一臺通訊管理機用于數據的傳輸。

2、天燃氣：

天燃氣的消耗數據，手工填報。

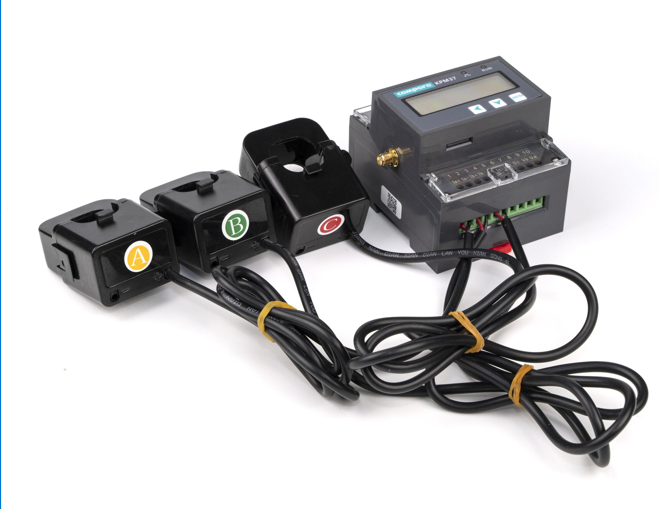

新增三相導軌式智能電力能效終端KPM37-W，電表取自進線柜PT電壓端子或者取自旁側PT柜，電流通過電表自帶的外夾式互感器卡在電流采樣二次線上來獲取電流，電表通過屏蔽雙絞線直連/無線Lora的方式傳輸至通訊管理機，然后通訊管理機通過無線4G發送至端系統。安裝電表圖片樣式如下圖所示：

經濟指標（產品產量、工業總產值、工業增加值）等數據均通過手工填報的方式上傳數據。

四、用戶收益

1）安全保障

強化用能設備運行和維護管理的專業化、標準化、規范化，避免由于操作不當及管理不當帶來的電氣事故和人身安全事故。

2）設備壽命延長

利用系統及時發現設備的異常情況，減少設備故障運行率，為維護和檢修提供判斷依據。通過針對性的維護和管理，延長設備的運行壽命，節約設備迭代成本。

3）無人化值守

對用能設備、能耗介質的全面掌控，實現無人化值守，幫助運維人員提升運維效率。
